- 交直流电源系统
-
- 产品描述
-

产品概述

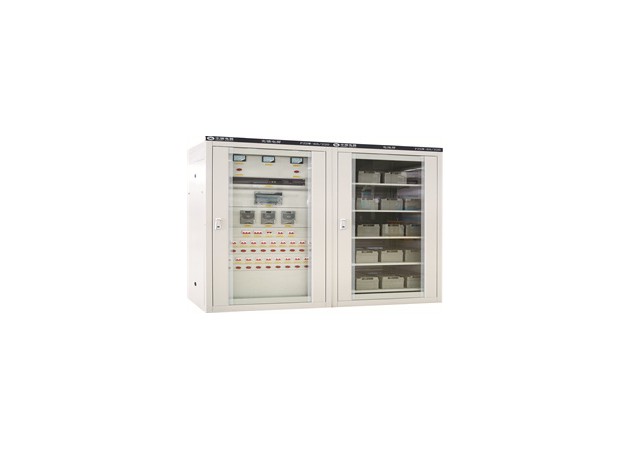

我公司生产的PZDW微机型控制直流电源屏按照不同容量的铅酸免维护电池组成技术先进、性能稳定的不同规格的电池直流屏,可根据用户 可的要求配RS485通讯接口,实现四遥功能。
本产品适用于电力系统发电厂、变电站及工矿企业事业单位的变配电室作为直流电源,它可以满足正常和事故状态下继电保护及自动装置的要求,也能满足控制设备、事故照明和各种直流操作机构分合闸等的用电要求,为电力系统安全运行提供可靠的直流电源。
PZDW微机型控制直流电源屏蓄电池在浮充状态下,可保证其运行容量不低95%的额定容量。
适用主要标准:
◎GB/T19826-2014《电力工程直流电源设备通用技术条件及安全要求》
◎JB/T8456-2005《低压直流成套开关设备和控制设备》
正常使用条件
1.环境温度:-5℃~+40℃,24h内的平均温度不高于+35℃)
2.海拔高度:不超过2000m;
3.相对湿度:在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度;(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响
4.设备安装时与垂直面的倾斜度不超过5°
5.设备应安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。
注:当实际使用环境条件与上述不同时,用户与制造厂协商。
技术参数
序号
产品型号
交流输入
控制母线额定电流(A)
合闸母线瞬时电流(A)
电池
每组电池数量(节)
屏体数量(台)供参考
电压(V)
功率(KVA)
放电电流(A)
放电时间(S)
1
PZDW-38/220(110)
380V±15%
5
10
114
4
≥600
18(9)
1
2
PZDW-50/220(110)
380V±15%
5
10
150
5
≥600
18(9)
2
3
PZDW-65/220(110)
380V±15%
6
12
195
6.5
≥600
18(9)
2
4
PZDW-80/220(110)
380V±15%
8
15
240
8
≥600
18(9)
2
5
PZDW-100/220(110)
380V±15%
10
15
300
10
≥600
18(9)
2
6
PZDW-200/220(110)
380V±15%
15
20
600
20
≥600
108(54)
4
7
PZDW-300/220(110)
380V±15%
15
40
900
30
≥600
108(54)
5
8
PZDW-400/220(110)
380V±15%
22
40
1200
40
≥600
108(54)
6
9
PZDW-500/220(110)
380V±15%
30
60
1500
50
≥600
108(54)
8
10
PZDW-600/220(110)
380V±15%
40
100
1800
60
≥600
108(54)
主屏4
11
PZDW-800/220(110)
380V±15%
45
100
2400
80
≥600
108(54)
主屏4
12
PZWD-1000/220(110)
380V±15%
50
100
3000
100
≥600
108(54)
主屏4
