- 主动干预型消弧装置
-

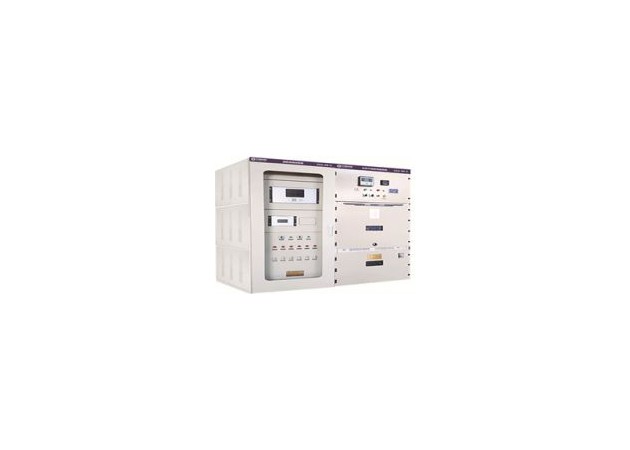

- 产品描述
-

产品概述
主动干预型消弧装置适用于中性点不接地系统。本装置安装于变电站内,智能控制单元KZ通过TV电压互感器实时采集变电站母线相、线电压、零序电压,根据零序电压与线电压的模角变化判断系统有无单相接地故障以及接地相别,控制对应故障相的分目开关JZA或JZB或JZC合闸,将故障相强制可靠接地,使其他形式的单相接地故障转化为稳态的单相金属性接地故障,从并联分流故障点电流,将故障点电流转移到变电站内分相开关处,同时钳位故障相电压与大地等电位,进而有效熄灭故障点电弧,抑制间歇性弧光接地引起的过电压,使触电人员迅速脱离危险。同时智能控制单元KZ还实时采集变电站各出线零序电流,和开关零序电流,通过对比分相开关动作前后各出线零序电流的大小和方向判断故障线路,并发出告警信息或直接跳开故障线路,进而缩短故障持续时间和保障系统安全稳定运行。
适用主要标准:
◎GB/T3906-2020《3.6kV-40.5kV交流金属封闭开关设备和控制设备》
◎GB/T11022-2020《高压开关设备和控制设备标准的共用技术要求》
◎Q/GDW11924-2018《主动干预型消弧装置技术规范》
◎GB/T1984-2014《高压交流断路器》
正常使用条件
1.环境温度:-25℃~+40,日最大温差25K;
2.海拔高度:不高于1000m;
3.相对湿度:相对日平均值不超过95%,月平均值不超过90%;
4.地震引发的地面加速度:水平≤3m/s2,垂直≤1.5m/s²;
5.无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
注:当实际使用环境条件与上述不同时,用户与制造厂协商。
技术参数
序号
项目
单位
参数
1
装置额定电压
kV
12
2
电源频率
HZ
50
3
装置额定电流
A
630/1250
4
装置额定短路开断电流
kA
31.5/40
5
装置
额定
绝缘
水平
工频耐受电压(1min)
相间、相对地
kV
42
断口
kV
48
雷电冲击耐受电压
相间、相对地
kV
75
断口
kV
85
6
装置控制和辅助回路耐受电压
V
2000
7
装置选相正确率
100%
8
装置选线准确率
≥98
9
装置故障相分相开关动作正确率
100%
10
装置事件记录
条
1000
11
装置动作时间
ms
40
12
永久性故障处理时间
ms
100
13
有效接地电阻识别范围
Ω
≥1000
14
接触电压
V
≤2
15
跨步电压
V
≤1
16
防护等级
IP4X
