- 高压成套开关设备
-
- 产品描述
-

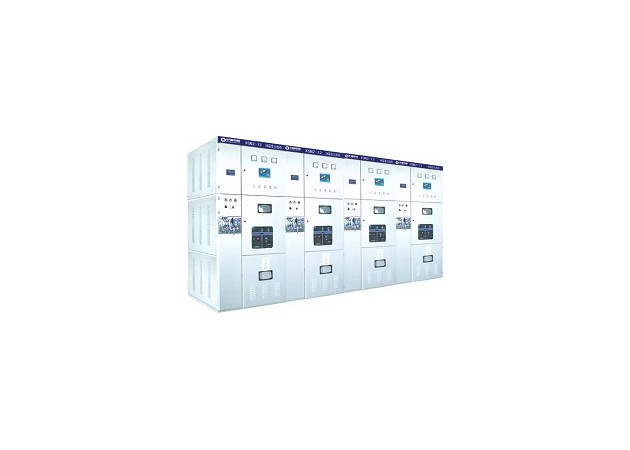

产品概述
适用于3.6-12KV三相交流50HZ单母线电力系统中，并可派生出单母线带旁路和双母线结构．作为发电厂、变电站及工矿企业接受和分配电网的三相电能之用，对电路起到控制、保护和检测等功能。本开关设备除可配装国产VS1、ZN12-12等多种断路器外，还可配装VD4或HVX等进口或合资品牌的真空断路器，并配有性能可靠，功能齐全的强制性闭锁装置，是一种形式简单，性能可靠，安全实用的配电装置。本开关设备柜体采用积木全组装式金属封闭型结构，由冷轧钢板加工而成，因功能不同区分于不同的隔室，由钢板隔开，形式简单，直观。本开关设备具有可靠的联锁装置，完全满足“五防”需求。
适用主要标准◎GB/T3906-2020《3.6kV-40.5kV交流金属封闭开关设备和控制设备》 OGB/T11022-2020《高压开关设备和控制设备标准的共用技术要求》
◎GB/T1984-2014《高压交流断路器》
◎GB1985-2014《交流高压隔离开关和接地开关》
◎GB1208-2006《电流互感器》
◎GB11032-2020《交流无间隙金属氧化锌避雷器》
◎GB20840.1-2010《互感器 第1部分:通用技术要求》
正常使用条件
环境温度 -25℃~+40℃，且在24h内平均值不超过35℃; 2.海拔高度:不高于1000m 相对湿度 相对日平均值不超过95%，月平均值不超过90%; 4.地震烈度:不超过8度 最大海拔高度 不高于1000m 地震烈度 不超过8度 安装环境 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所 注：当实际使用环境条件与上述不同时，用户与制造厂商协商。
主要技术参数表
序号
项目
单位
参数
1
额定电压
kv
12
2
额定频率
HZ
50
3
额定电流
A
630,1250,1600,2000,2500,3150,4000
4
额定绝缘水平
工频耐受电压（1min）
kv
42
雷电冲击耐受电压
kv
75
5
辅助控制回路
额定电压
V
DC:110,220
V
AC:110,220
工频耐压（1min）
V
2000
6
额定短时耐受电流
kA
20,25,31.5,40
7
额定峰值耐受电流
kA
50,63,80,100
8
额定短路持续时间
S
4
9
额定短路开断电流
kA
20,25,31.5,40
10
额定短路关合电流
kA
50,63,80,100
11
外形尺寸（宽x深x高）
mm
1100(1200)x1200x2650
