- 高压成套开关设备
-
- 产品描述
-
产品概述

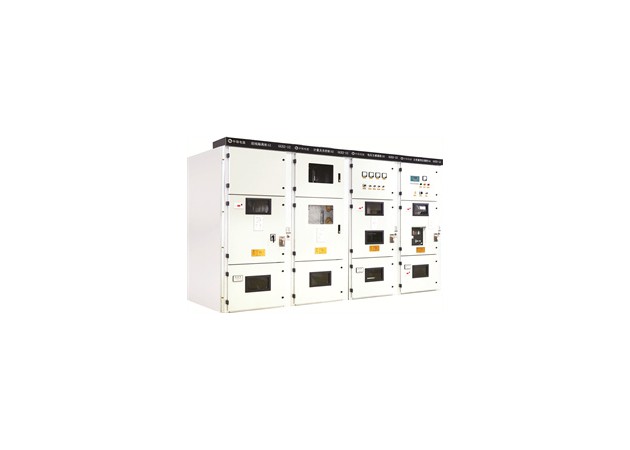

GGX2-12(Z)箱型固定式户内交流金属封闭开关设备，适用于3.6~12kV三相交流50Hz单母线及单母线分段的电力系统中。作为发电厂、变电站及工矿企业接受和分配电网的三相电能之用，对电路起到控制、保护和检测等功能。本开关设备除可配装国产VS1、ZN12等断路器外，还可配装VD4或HVX等进口或合资品牌的真空断路器，是一种小型化的固定式开关设备，本开关设备的柜体尺寸做了优化，更适合应用在空间受限的配电场所。
本开关设备柜体为组装式结构，由敷铝锌钢板经数控机床加工而成。配备独特的模块式操作机构，这种操作机构改变了传统的一刀一操作手柄的操作模式，使隔离开关，接地开关的操作更简单，也防止了操作顺序上的失误。此产品外形美观，操作灵便，且具有可靠的联锁装置，完全满足成套设备“五防”的要求。
适用主要标准:
◎GB/T3906-2020《3.6kV-40.5kV交流金属封闭开关设备和控制设备》
◎ GB/T11022-2020《高压开关设备和控制设备标准的共用技术要求》
◎GB/T1984-2014《高压交流断路器》
◎GB1985-2014《交流高压隔离开关和接地开关》◎GB1208-2006《电流互感器》
◎GB11032-2020《交流无间隙金属氧化锌避雷器》
◎GB20840.1-2010《互感器 第1部分:通用技术要求》
正常使用条件
环境温度
-25℃~+40℃，且在24h内平均值不超过35℃
环境湿度
相对日平均值不超过95%，月平均值不超过90%
最大海拔高度
不高于1000m
地震烈度
不超过8度
安装环境
无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所
注:当实际使用环境条件与上述不同时，用户与制造厂协商。
技术参数
序号
项目
单位
参数
1
额定电压
kv
12
2
额定频率
HZ
50
3
额定电流
A
630,1250,1600,2000,2500,3150,4000
4
额定绝缘水平
工频耐受电压（1min）
kv
42
雷电冲击耐受电压
kv
75
5
辅助控制回路
额定电压
V
DC:110,220
V
AC:110,220
工频耐压（1min）
V
2000
6
额定短时耐受电流
kA
20,25,31.5,40
7
额定峰值耐受电流
kA
50,63,80,100
8
额定短路持续时间
S
4
9
额定短路开断电流
kA
20,25,31.5,40
10
额定短路关合电流
kA
50,63,80,100
11
外形尺寸（宽x深x高）
mm
900(1100)x1100x2350
