- 电力变压器
-
- 产品描述
-

产品概述

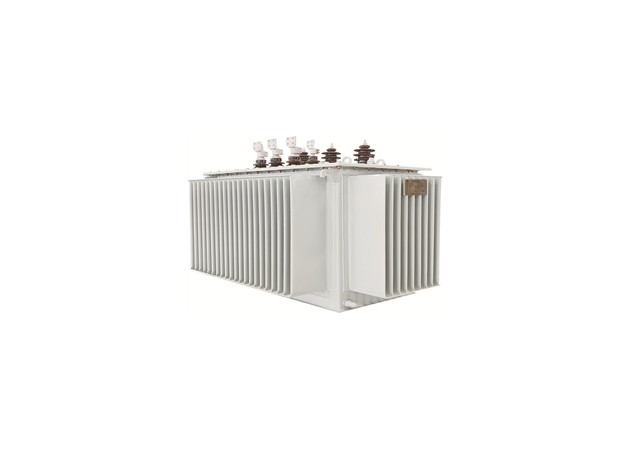

S13型是我公司在原S11配电变压器基础上,通过新材料、新工艺的研究运用及自主创新与技术引进结合的方式,通过对铁心及线圈结构的优化创新设计,达到降低空载损耗及噪音的目的,自主开发的产品。
适用主要标准:
◎GB/T1094.1-2013《电力变压器第1部分:总则》
◎GB/T1094.2-2013《电力变压器第2部分:液浸式变压器的温升》
◎GB/T1094.3-2017《电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙》
◎GB/T1094.5-2008《电力变压器第5部分:承受短路的能力》
◎GB/T109410-2003《电力变压器第10部分:声级测定》
◎GB/T6451-2015《油浸式电力变压器技术参数和要求》
正常使用条件
1.环境温度:-25℃~+40℃,且在24h内平均值不超过35℃;
2.海拔高度:不高于1000m;
3.相对湿度:相对日平均值不超过95%,月平均值不超过90%;
4.地震烈度:不超过8度;
5.无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
注:当实际使用环境条件与上述不同时,用户与制造厂协商。
技术参数
产品型号
额定容量(kVA)
联结组标号
电压组合(kV)
空载损耗
(W)
负载损耗(W)
(75℃)
空载电流(%)
短路抗阻(%)
高压
分接范围
低压
Dy
Yy
S13-M-30
30
Yyn0或Dyn11
10.5
10
6.3
6
±5%或
±2x2.5%
0.4
80
630
600
1.5
4.0
S13-M-50
50
100
910
870
1.3
4.0
S13-M-63
63
110
1090
1040
1.2
4.0
S13-M-80
80
130
1310
1250
1.2
4.0
S13-M-100
100
150
1580
1500
1.1
4.0
S13-M-125
125
170
1890
1800
1.1
4.0
S13-M-160
160
200
2310
2200
1.0
4.0
S13-M-200
200
240
2730
2600
1.0
4.0
S13-M-250
250
290
3200
3050
0.9
4.0
S13-M-315
315
340
3830
3650
0.9
4.0
S13-M-400
400
410
4520
4300
0.8
4.0
S13-M-500
500
480
5410
5150
0.8
4.0
S13-M-630
630
570
6200
6200
0.6
4.5
S13-M-800
800
700
7500
7500
0.6
4.5
S13-M-1000
1000
830
10300
10300
0.6
4.5
S13-M-1250
1250
970
12000
12000
0.5
4.5
S13-M-1600
1600
1170
14500
14500
0.5
4.5
注:产品可提供其它规格,请致电本公司详询。
