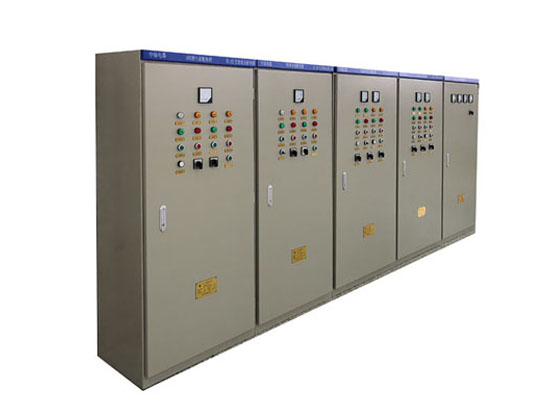

XL21型动力箱

一.概述:

    XL型低压动力配电柜均采用国内自行设计的新型组件，外壳用钢板弯制而成，具有结构紧凑，检修方便，线路线路方案可以灵活组合等特点;配电柜除了可装空气断路器和熔断器作为断路保护外，还可装有接触器和热继电器，箱前门可装操作按钮和指示灯，以及需配刀开关时，其刀开关操作手柄装于箱前右柱上部，可以作为切换电源之用，配电箱前面有门，门打开后，配电箱内全部设备敞露，便于检修维护。XL型动力配电柜用于工矿企业，交流频率50Hz、电压500V以下IT系统，TN-C系统，TT系统(原称三相三线、三相四线电力系统)作动力、照明配电用。

二.主要技术参数:

    XL(F)-21型低压动力配电柜系户内靠墙安装，单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露便于检修维护，本配电箱装有空气断路器，熔断器作为短路保护外，还装有接触器和热继电器。门与壳体均焊有接地螺钉，确保壳体与地连接可靠。

三.产品结构:

    XL(F)-21型低压动力配电箱(柜)系封闭式，外壳用钢板弯折焊接而成，箱内左右侧壁上焊有电器安装立柱，刀开关操作手柄装在箱前右侧，作为切换电源之用，箱门上可装电压表，电流表指示灯和操作按钮，打开门，可以检修箱内的设备，箱内设备采用条架式结构安装，安装灵活紧凑，方便维修。

四.使用环境条件:

 1.环境温度:-5°C~+40°C，且24h 时为90%，考虑到温度的变化允许产生适度的凝露。

2.设备安装时与垂直面的倾斜度应不超过5°。设备应安装在无剧烈震动、无冲击及无腐蚀的场所。

五.验收、安装、高度、注意事项见使用说明:

产品到货后，首先应检查包装是否完整无损，发现问题应及时通知有关部门查找原因，对于不立即安装的产品，应根据正常使用条件的规定，置于适应的场所。

1、产品安装基础槽钢的螺栓又用户自备，基础槽钢与柜体连接孔

2、产品在安装完毕后，投入运行前进行如检查与试验:

A、检查柜体被复层漆膜有无脱落，柜内是否干燥、清洁;

B、主要电器及辅助接点的通断是否可靠、准确;

C、主要元件的选型、接线原理是否与原理图样相符;

D、用500V兆欧表绝缘值不得低于1MΩ。测量时注意断开不能承受电压及电子元件接线。

六、使用注意事项:

    低压空气断路器等，经多次合、分后，会使主触头局部烧伤和产生碳类物质，使接触电阻增大，应定期对万能式低压空气断路器按其说明书要求进行维护和检修。

七.订货时应提供如下资料:

1、产品的全部型号(包括主电路方案号和辅助电路方案号);

2、主电路系统图，柜的平面排列图;

3、辅助电路电气原理图;

4、柜内元器件清单(主母线规格);

5、柜体颜色(如无要求，则按浅驼灰色供货);

6、柜体尺寸(如无要求，则由我公司根据情况自定);

    其它与产品正常使用条件不符的特殊要求。
